China-FPGA Kintex-7 SoM – PBC7K325G
China-FPGA Industrie-SoM · CWQ2P325T · 326K Logik · 16 GTX · 2 GB DDR3
€282,94Preise zzgl. MwSt. Details ansehen →

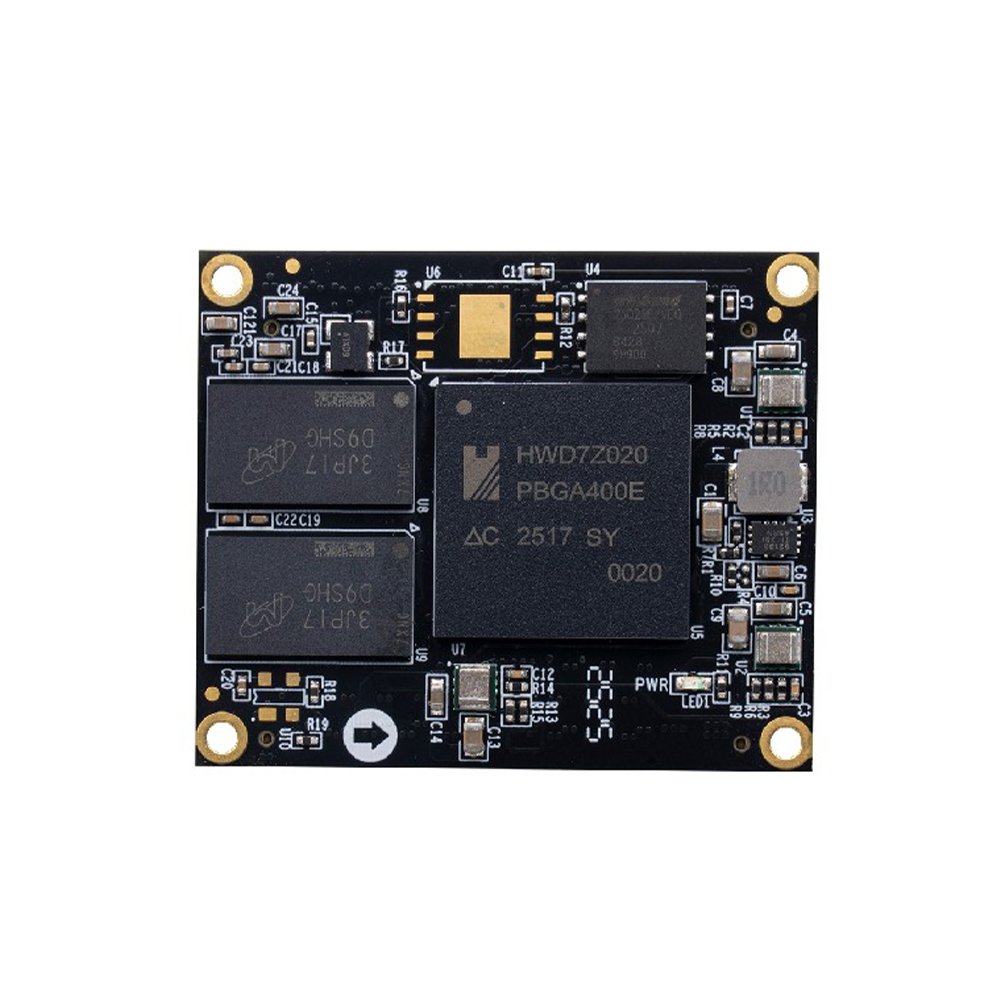

Das C7Z020G ist ein chinesisches ZYNQ-Architektur-SoC-Modul auf Basis des chinesischen Industrie-Chips HWD7Z020-1PBGA400, das Dual-Core-ARM-Cortex-A9 und FPGA-programmierbare Logik in einer heterogenen Architektur integriert. Mit einem Ultra-Breit-Temperaturbereich von -55°C bis 125°C, ultrakompakten Abmessungen von 35×42×5,5 mm, nativer Vivado-Kompatibilität ohne Patches und hoher Wirtschaftlichkeit ist es eine ideale Kernplattform für miniaturisierte Embedded-Systeme, industrielle Steuerung, Medizingeräte, Luft- und Raumfahrt sowie China-basierte Ersatzszenarien.
Schnittstellen, Kühlung, Gehäuse und Stückzahl können projektbezogen angepasst werden – Antwort innerhalb von 1 Werktag.
Das C7Z020G ist ein chinesisches ZYNQ-Architektur-SoC-Modul auf Basis des chinesischen Industrie-Chips HWD7Z020-1PBGA400, das Dual-Core-ARM-Cortex-A9 und FPGA-programmierbare Logik in einer heterogenen Architektur integriert. Mit einem Ultra-Breit-Temperaturbereich von -55°C bis 125°C, ultrakompakten Abmessungen von 35×42×5,5 mm, nativer Vivado-Kompatibilität ohne Patches und hoher Wirtschaftlichkeit ist es eine ideale Kernplattform für miniaturisierte Embedded-Systeme, industrielle Steuerung, Medizingeräte, Luft- und Raumfahrt sowie China-basierte Ersatzszenarien.
| Parameter | Technische Daten |
|---|---|
| SoM-Modell | C7Z020G |
| FPGA-Baustein | HWD7Z020-1PBGA400 |
| ARM-Kern-Chip | Dual-Core ARM Cortex-A9 (800 MHz) |
| DDR-Speicher | DDR3 1 GB |
| Bausteinklasse | Industrie; Betriebstemperaturbereich -55°C ~ 125°C |
| Logikzellen | 85K |
| LUTs | 53.200 |
| Flipflops | 106.400 |
| DSP | 220 |
| Block-RAM | 4,9 Mb |
| eMMC-Flash | 8 GB |
| QSPI-Flash | 256 Mbit |
| PS-MIO | 39 |
| PL-I/O | 198 |
| LVDS-Differenzpaare | 48 |
| Spannungskonfigurierbare I/O | 100 |
| DDR3-Konfiguration | 32 Bit Bus, bis zu 1066 Mbps |
| QSPI-Flash-Konfiguration | 1× 32 MB QSPI-Flash für FPGA-Benutzerdatenspeicherung |
| AD-Wandler | 2 ADC, On-Chip-ADC misst On-Die-Spannung und -Temperatur, 1 Mbps Abtastung |
| Oszillator | 1× 33,33 MHz aktiver Oszillator als PS-Taktquelle |
| Steckverbinder | 2× 120-Pin-Panasonic-Steckverbinder |
| LEDs | 1 Power-LED |
| Eingangsspannung | 5V |
| Abmessungen | 35 mm × 42 mm × 5,5 mm |
Industrielle Umgebungen stellen strenge Anforderungen an Steuerungsgeräte: weites Temperaturband, Störfestigkeit und deterministische Latenz. Das FPGA übernimmt mit rekonfigurierbarer Parallel-Logik Echtzeitsteuerung, Protokollparsing und Hochgeschwindigkeits-I/O-Erfassung und liefert eine hochzuverlässige Hardware-Grundlage für PLC-Erweiterung, Bewegungskontrolle und industrielle Kommunikationsbusse. Die Industrieboards von Duyuan unterstützen einen Weit-Temperaturbereich von -40~85°C und eine langfristig stabile Lieferung — so gelingen Geräte den Weg von der Prototypenvalidierung in die Serienproduktion.
Der Einsatz von KI-Modellen erfordert eine ausgewogene Kombination aus Rechenleistung, Bandbreite und Energieeffizienz. Mit Hardware-Parallelismus, rekonfigurierbaren Datenpfaden und reichhaltigen Hochgeschwindigkeitsschnittstellen liefern FPGA und MPSoC eine latenzarme, energieeffiziente heterogene Recheneinheit für CNN/YOLO-Inferenz, Vitis-AI-Beschleunigung und Edge-Intelligenz-Terminals — und ermöglichen so schnelles Algorithmus-Porting und Produktbereitstellung.
5G/6G-Basisstationen und Hochgeschwindigkeitsnetzwerkgeräte stellen strenge Anforderungen an Protokollverarbeitung, Datenweiterleitung und deterministische Latenz. Mit Hochgeschwindigkeits-Transceivern, rekonfigurierbaren Protokollstacks und parallelen Pipelines treibt das FPGA die 100G-Glasfaserkommunikation, Protokollverarbeitung und Netzwerksicherheitsbeschleunigung an — und bietet eine durchsatzstarke, latenzarme Hardwareplattform von der F&E bis zur Serienproduktion.
Medizinische Geräte stellen höchste Anforderungen an Bildqualität, Echtzeitverhalten und Zuverlässigkeit. Das FPGA liefert latenzarme Pipelines und hochzuverlässige Hardware für Endoskop-ISP, medizinische Bildverarbeitung und Gerätesteuerung — und hilft chinesischen Medizingeräten, in Bildveredelung, Schnittstellenprotokollen und Systemminiaturisierung eine unabhängige und kontrollierte Entwicklung zu erreichen.
Von Hochschullabors bis zur Unternehmens-Vorentwicklung: Das schnelle Validieren von Algorithmen und Hardwarearchitekturen ist der entscheidende erste Schritt zum Projekterfolg. Die FPGA-Entwicklungsboards und SoMs von Duyuan bieten reichhaltige Hochgeschwindigkeitsschnittstellen, vollständige Referenzdesigns und durchgängigen technischen Support für ASIC-Prototypenvalidierung, Hochgeschwindigkeitsdatenerfassung, Geräteentwicklung und akademische Forschung — und helfen Teams, Ideen zügig in funktionierende Hardwaresysteme zu überführen.
4K/8K-Video, Maschinensehen und Industriekameras stellen strenge Anforderungen an die End-to-End-Latenz und die Schnittstellenabdeckung. Mit hardware-direkten Videopfaden und parallelen Pipelines liefert das FPGA eine mikrosekundengenaue deterministische Verarbeitung in Video-Codec, Bildvorverarbeitung, Multiprotokoll-Schnittstellen und latenzarmer Übertragung — und unterstützt eine tiefe Anpassung von Videodiensten und Visionsalgorithmen.
