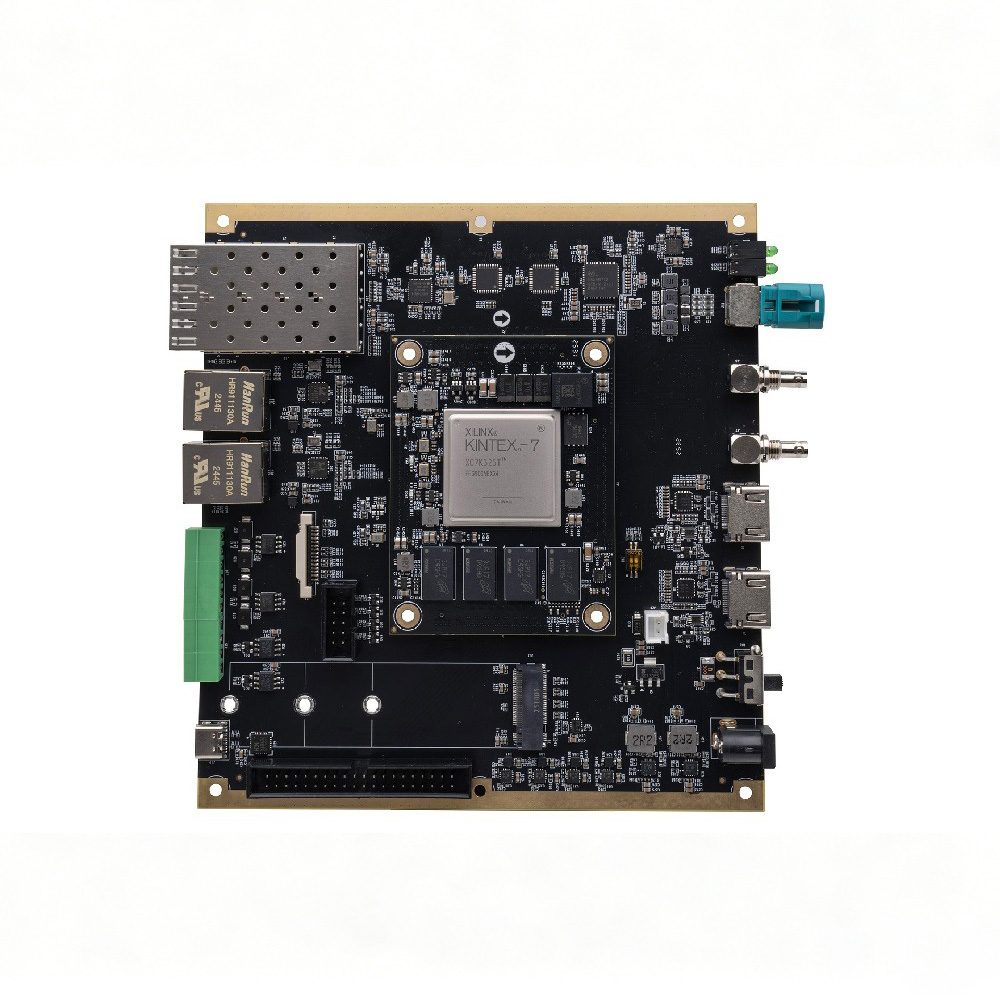

Das PB7K325 ist ein Hochleistungs-Entwicklungsboard für Videoverarbeitung und Algorithmusvalidierung auf Basis des AMD Kintex-7 Industrie-FPGA (XC7K325T-2FFG900I). Mit einer extrem latenzarmen Hardwarearchitektur, hoher Bandbreite bei der Datenübertragung und vollständiger Abdeckung gängiger Videoschnittstellen läuft es zuverlässig im Industrie-Weit-Temperaturbereich von -40°C bis 85°C. Es eignet sich für mittlere und gehobene Szenarien wie Video-Codec, medizinische Bildgebung, Hochgeschwindigkeitsdatenverarbeitung, Protokollwandlung und Radar-Signalverarbeitung und unterstützt eine durchgängige End-to-End-Anpassung von Hardware, IP und Algorithmen — eine ideale Plattform für anspruchsvolle Videodienste und Algorithmus-Prototyping.
Schnittstellen, Kühlung, Gehäuse und Stückzahl können projektbezogen angepasst werden – Antwort innerhalb von 1 Werktag.
Das PB7K325 ist ein Hochleistungs-Entwicklungsboard für Videoverarbeitung und Algorithmusvalidierung auf Basis des AMD Kintex-7 Industrie-FPGA (XC7K325T-2FFG900I). Mit einer extrem latenzarmen Hardwarearchitektur, hoher Bandbreite bei der Datenübertragung und vollständiger Abdeckung gängiger Videoschnittstellen läuft es zuverlässig im Industrie-Weit-Temperaturbereich von -40°C bis 85°C. Es eignet sich für mittlere und gehobene Szenarien wie Video-Codec, medizinische Bildgebung, Hochgeschwindigkeitsdatenverarbeitung, Protokollwandlung und Radar-Signalverarbeitung und unterstützt eine durchgängige End-to-End-Anpassung von Hardware, IP und Algorithmen — eine ideale Plattform für anspruchsvolle Videodienste und Algorithmus-Prototyping.
| Parameter | Technische Daten |
|---|---|
| FPGA-Baustein | XC7K325T-2FFG900I |
| Logikzellen | 326.080 |
| LUTs | 50.950 |
| Flipflops | 407.600 |
| Block-RAM | 16.020 Kb |
| DSP | 840 |
| QSPI-Flash | 128 Mbit |
| DDR3-Speicher | 2 GB |
| Produktklasse | Industrie; Temperaturbereich -40°C ~ 85°C |
| Board-Abmessungen | 16 cm × 13 cm |
| HDMI-2.0-Eingang | 1, mit GTX realisiert |
| HDMI-2.0-Ausgang | 1, mit GTX realisiert |
| 12G-SDI Ein/Aus | 2, bidirektional konfigurierbar |
| GMSL2-Eingang | 4, MAX96712, mit PoC |
| 10G-Glasfaser | 2 |
| Raspberry-Pi-CSI-MIPI | 1 |
| Gigabit-Ethernet | 2 |
| M.2-SSD | 1, PCIe x4 2.0 |
| CAN-Bus | 2 |
| RS485 | 2 |
| USB-UART | 1, Typ-C |
| Erweiterungs-I/O | 1, 34× 3,3V-I/O, differentiell unterstützt |
Industrielle Umgebungen stellen strenge Anforderungen an Steuerungsgeräte: weites Temperaturband, Störfestigkeit und deterministische Latenz. Das FPGA übernimmt mit rekonfigurierbarer Parallel-Logik Echtzeitsteuerung, Protokollparsing und Hochgeschwindigkeits-I/O-Erfassung und liefert eine hochzuverlässige Hardware-Grundlage für PLC-Erweiterung, Bewegungskontrolle und industrielle Kommunikationsbusse. Die Industrieboards von Duyuan unterstützen einen Weit-Temperaturbereich von -40~85°C und eine langfristig stabile Lieferung — so gelingen Geräte den Weg von der Prototypenvalidierung in die Serienproduktion.
Medizinische Geräte stellen höchste Anforderungen an Bildqualität, Echtzeitverhalten und Zuverlässigkeit. Das FPGA liefert latenzarme Pipelines und hochzuverlässige Hardware für Endoskop-ISP, medizinische Bildverarbeitung und Gerätesteuerung — und hilft chinesischen Medizingeräten, in Bildveredelung, Schnittstellenprotokollen und Systemminiaturisierung eine unabhängige und kontrollierte Entwicklung zu erreichen.
4K/8K-Video, Maschinensehen und Industriekameras stellen strenge Anforderungen an die End-to-End-Latenz und die Schnittstellenabdeckung. Mit hardware-direkten Videopfaden und parallelen Pipelines liefert das FPGA eine mikrosekundengenaue deterministische Verarbeitung in Video-Codec, Bildvorverarbeitung, Multiprotokoll-Schnittstellen und latenzarmer Übertragung — und unterstützt eine tiefe Anpassung von Videodiensten und Visionsalgorithmen.
Phased-Array- und Bildgebungsradare stellen strenge Anforderungen an die Signalverarbeitungsplattform: mehrkanalparallele Erfassung, durchsatzstarker Datenfluss und deterministisch niedrige Latenz. Mit ihrer rekonfigurierbaren Parallelarchitektur dient das FPGA als Kernplattform der Radar-Signalverarbeitung und liefert mehrkanalparallele, durchsatzstarke und deterministisch latenzarme Rechenleistung in Beamforming, Pulskompression und Zielerkennung — und unterstützt dabei Algorithmus-Rekonfiguration und Plattformweiterentwicklung.
